鋼套作為機械傳動中的關鍵耐磨部件，其表面硬度與變形量直接影響配合精度與服役壽命。高頻淬火通過精準熱控制與創新防變形設計，可在鋼套表面形成 0.5-3mm 硬化層（硬度 50-60HRC），同時將變形量控制在 0.05mm 以內，滿足精密機械的裝配要求。
高頻電流（30-800KHz）通過定制感應器時，在鋼套表面產生渦流效應，熱量集中于表層 0.1-3mm 區域（趨膚深度可控）。以 45# 鋼套為例，200KHz 高頻磁場可使 Φ50mm 鋼套表面在 15 秒內升溫至 850℃，而心部溫度維持在 200℃以下，通過表層快速淬火（噴水或油冷）形成馬氏體硬化層，心部保留韌性。
鋼套淬火變形源于熱脹冷縮產生的內應力，通過以下方式控制：

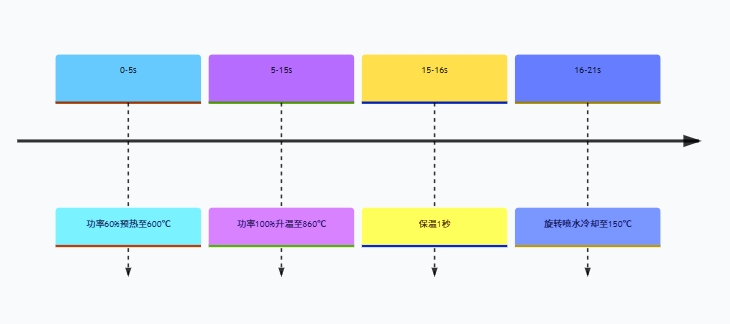

梯度加熱：分階段升溫（如先 60% 功率預熱，再 100% 功率加熱），減少溫差應力；
對稱加熱：環形感應器確保周向溫度均勻（溫差≤5℃），避免局部過熱變形；
動態冷卻：旋轉噴淋冷卻（轉速 50-100rpm）使淬火介質均勻覆蓋，降低冷卻不均應力。
根據鋼套尺寸與硬化層需求，感應器采用差異化設計：
| 鋼套規格 | 感應器類型 | 頻率選擇 | 硬化層深度 |
|---|
| Φ10-30mm | 單匝空心線圈 | 400-800KHz | 0.5-1mm |
| Φ30-80mm | 多匝密繞線圈 + 導磁體 | 100-300KHz | 1-2mm |
| Φ80-200mm | 分段式組合線圈 | 30-100KHz | 2-3mm |
案例：某汽車變速箱 Φ60mm 鋼套，采用 200KHz 雙匝線圈 + 導磁體，加熱 18 秒后噴水淬火，硬化層深度 1.2mm，圓周硬度差≤2HRC，橢圓度變形 0.03mm。
旋轉速度：根據鋼套直徑調整（Φ50mm 以下 100rpm，Φ50-100mm 80rpm），確保周向冷卻均勻；
冷卻介質：水基淬火液（濃度 5-10%），沸點 105-110℃，既保證淬火烈度，又減少蒸汽膜效應導致的冷卻不均；
噴淋壓力：0.3-0.5MPa，呈扇形覆蓋鋼套表面，避免局部過冷。
預變形補償：根據模擬計算，對易變形部位（如薄壁段）提前施加反向應力；
應力釋放槽：在非關鍵部位開設 0.5mm 深槽，引導應力集中釋放；
后處理時效：淬火后 200℃低溫回火 2 小時，消除殘余應力 30-50%。
| 指標 | 高頻淬火（鋼套） | 鹽浴淬火 | 滲碳淬火 |
|---|
| 硬化層均勻性 | ±0.1mm | ±0.3mm | ±0.2mm |
| 變形量 | ≤0.05mm | ≥0.15mm | ≥0.1mm |
| 生產效率 | 10-30 秒 / 件 | 10-20 分鐘 / 件 | 4-6 小時 / 件 |
| 能耗 | 0.2-0.5kWh / 件 | 2-5kWh / 件 | 10-15kWh / 件 |
材質：20CrMnTi 鋼套（Φ12×35mm）
工藝：300KHz 超高頻加熱，硬化層 0.8mm，硬度 58-62HRC
效果：耐磨測試顯示，使用壽命從 5 萬公里提升至 20 萬公里，氣門漏氣率下降 70%
挑戰：Φ100×500mm 長徑比 5:1，傳統淬火變形超 0.2mm
解決方案：分段式感應器（上中下三線圈），50KHz 中頻加熱，旋轉冷卻（60rpm）
結果：變形量 0.04mm，直線度≤0.02mm/m，滿足精密注塑機要求
多工位聯動：配備轉盤式上料機構，實現高頻淬火機 24 小時連續生產，某軸承廠應用后產能提升至 2000 件 / 班；
參數自學習：通過 AI 算法分析歷史數據，自動優化新批次鋼套的加熱功率與冷卻時間，使首件合格率從 85% 提升至 98%。
感應器維護：每周用鹽酸溶液（5% 濃度）清洗線圈水垢，保持冷卻水路流量≥15L/min；
頻率校準：每月用示波器檢測高頻電源輸出波形，頻率漂移超過 ±1% 時需調試；
導磁體更換：鐵氧體導磁體每 5000 次使用后磁導率下降 10%，需及時更換以保證加熱均勻性。
鋼套高頻淬火通過熱控技術與防變形設計的深度融合，實現了從 "經驗工藝" 到 "數字工藝" 的跨越。從汽車零部件到高端裝備制造，其精密控制能力正成為提升機械產品可靠性的核心技術之一。如需針對具體鋼套規格（材質、直徑、長度）制定淬火方案，可提供詳細參數，我們將協助設計專屬的感應器配置與工藝曲線。
