齒輪作為機(jī)械傳動(dòng)的核心部件，需同時(shí)具備表面高硬度（耐磨性）與芯部高韌性（抗沖擊），淬火熱處理是實(shí)現(xiàn)這一性能組合的關(guān)鍵工序。在火焰淬火、感應(yīng)淬火、激光淬火等多種方式中，高頻淬火設(shè)備憑借精準(zhǔn)、高效、低變形的優(yōu)勢(shì)，成為齒輪淬火的主流選擇，尤其適配多樣化生產(chǎn)需求。
針對(duì)齒輪的齒面、齒根等關(guān)鍵部位，高頻淬火（頻率通常 30-100kHz）的優(yōu)勢(shì)顯著：
| 淬火方法 | 加熱精準(zhǔn)度 | 效率（單件處理時(shí)間） | 變形控制 | 適用齒輪類型 |
|---|
| 高頻淬火 | 齒面溫差≤±10℃ | 5-30 秒（根據(jù)模數(shù)） | 變形量≤0.05mm | 中小模數(shù)齒輪（m≤6）、精密齒輪 |
| 火焰淬火 | 齒面溫差 ±50℃以上 | 1-3 分鐘 | 變形量≥0.1mm | 大型齒輪、對(duì)精度要求低的齒輪 |
| 接觸電阻淬火 | 局部易過(guò)熱 | 20-60 秒 | 變形較大 | 簡(jiǎn)單齒形齒輪 |
| 激光淬火 | 溫差≤±5℃ | 10-40 秒 | 變形極小 | 超精密齒輪（成本高） |

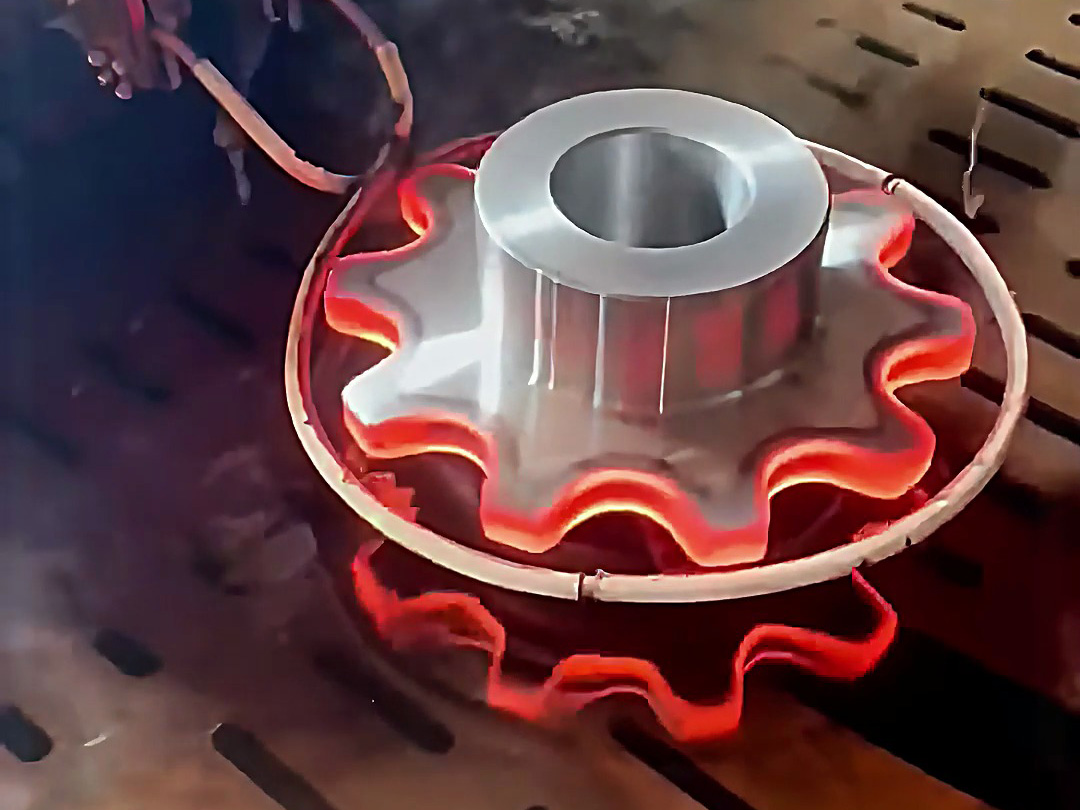

精準(zhǔn)聚焦加熱：通過(guò)仿形感應(yīng)線圈（貼合齒形設(shè)計(jì)），將熱量集中于齒面、齒根等易磨損區(qū)域，加熱溫度精確控制在 850-900℃（齒輪鋼 Ac3 溫度以上），齒芯溫度≤300℃，避免整體性能受損；
高效批量處理：中小模數(shù)齒輪（如汽車變速箱齒輪）單件淬火僅需 10 秒，配合自動(dòng)上下料系統(tǒng)，單小時(shí)產(chǎn)能可達(dá) 300-500 件，較火焰淬火提升 3-5 倍；
變形微乎其微：高頻加熱時(shí)間短（熱影響區(qū)?。浜虾罄m(xù)低溫回火（180-200℃），齒輪公法線長(zhǎng)度變動(dòng)量≤0.03mm，齒向誤差≤0.01mm/m，無(wú)需二次校直即可滿足裝配精度。
齒輪經(jīng)高頻淬火后，性能優(yōu)化體現(xiàn)在多方面：
表面硬度：20CrMnTi 等滲碳齒輪鋼齒面硬度可達(dá) HRC58-62，較未淬火狀態(tài)（HRC20-25）提升 2 倍以上，耐磨性顯著增強(qiáng)；
抗疲勞性能：齒根處形成 100-200MPa 的殘余壓應(yīng)力，抵消嚙合時(shí)的交變拉應(yīng)力，接觸疲勞壽命延長(zhǎng)至原來(lái)的 2-3 倍；
沖擊韌性：芯部保持 HRC30-35 的韌性，在過(guò)載或沖擊工況下（如汽車起步、換擋），齒輪不易斷裂。
某汽車齒輪廠的測(cè)試數(shù)據(jù)顯示，經(jīng)高頻淬火的變速箱齒輪，在 10 萬(wàn)公里路試后，齒面磨損量?jī)H為傳統(tǒng)淬火齒輪的 1/3，故障率降低至 0.5% 以下。
高頻淬火設(shè)備的適配性廣泛，尤其適合：
工藝實(shí)施中需注意：
線圈設(shè)計(jì)：根據(jù)齒形定制 “仿齒線圈”，確保每個(gè)齒面加熱均勻（間隙 2-3mm）；
冷卻控制：采用噴霧冷卻（壓力 0.2-0.3MPa），保證齒面馬氏體轉(zhuǎn)變充分，硬化層深度控制在 0.8-2mm（模數(shù)越大，硬化層越深）；
設(shè)備維護(hù)：每周清理線圈內(nèi)的氧化皮，每月校準(zhǔn)加熱功率與時(shí)間的匹配性（確保同批次齒輪性能一致）。
高頻淬火設(shè)備通過(guò)對(duì)齒輪關(guān)鍵區(qū)域的精準(zhǔn)硬化，在保證效率與精度的同時(shí)，實(shí)現(xiàn)了 “耐磨齒面 + 韌性齒芯” 的性能平衡，成為齒輪制造中兼顧質(zhì)量與成本的優(yōu)選方案，直接影響齒輪傳動(dòng)系統(tǒng)的可靠性與使用壽命。若需針對(duì)特定齒輪類型（如異形齒、大模數(shù)齒輪）定制淬火方案，可隨時(shí)咨詢工藝細(xì)節(jié)。
粵公網(wǎng)安備 44190002003728號(hào)
